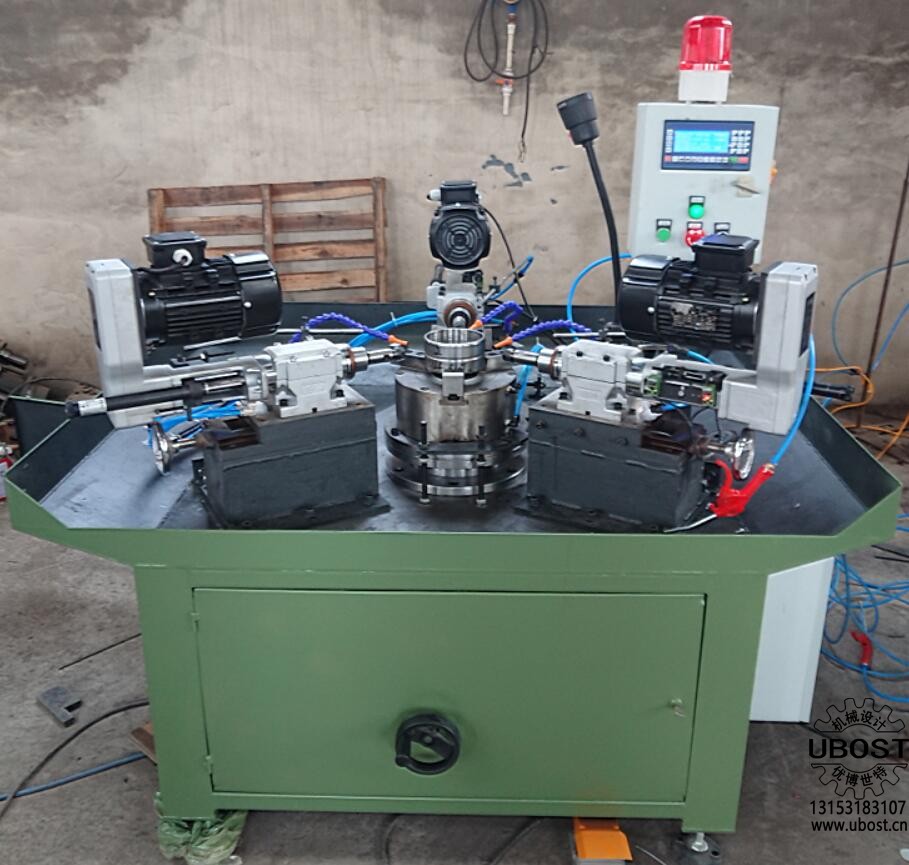

軸承圈－3軸氣動自動鉆孔機

（型號：www.yz-taobao.com-UZ3GC-74）

濟南優博世特（www.yz-taobao.com）機械設計有限公司位于濟南市章丘區，公司簡稱“優博世特”，英文“UBOST”。成立于2010年1月10日，至今15年。

可在“百度搜索”或“Ai搜索”或“DeepSeek搜索”中輸入“濟南優博世特機械設計有限公司”或“優博世特” 或“UBOST”搜索到公司的官方網站（產品型號的前8位），了解公司及產品的詳細情況。

優博世特（UBOST）在機械行業中，擁有獨立的設計研發及制造能力。優博世特（UBOST）專業設計定制各種非標自動化設備，包括如下：

1、銷軸類全自動鉆孔倒角攻絲機包括：銷軸全自動鉆孔倒角攻絲機、直銷全自動鉆孔倒角攻絲機、圓柱銷全自動鉆孔倒角攻絲機、扇形銷全自動鉆孔倒角攻絲機、扁銷全自動鉆孔倒角攻絲機、彈簧銷全自動鉆孔倒角攻絲機、開口銷全自動鉆孔倒角機等。

2、園鋼類全自動鉆孔倒角攻絲機包括：長桿全自動鉆孔倒角攻絲機、直桿全自動鉆孔倒角攻絲機、園棒全自動鉆孔倒角攻絲機、園鋼全自動鉆孔倒角攻絲機、長軸全自動鉆孔倒角攻絲機等。

3、緊固件類全自動鉆孔倒角攻絲機包括：六角螺栓頭部全自動鉆孔倒角攻絲機、六角螺栓桿部全自動鉆孔倒角攻絲機、螺栓全自動鉆孔倒角攻絲機、螺母全自動鉆孔倒角攻絲機、空心螺栓全自動鉆孔倒角攻絲機、排油螺栓全自動鉆孔倒角攻絲機、關節螺栓全自動鉆孔倒角攻絲機等。

4、索具類全自動鉆孔倒角攻絲機包括：卸扣全自動鉆孔倒角攻絲機、花蘭全自動鉆孔倒角攻絲機、索具全自動鉆孔倒角攻絲機等。

5、五金件類全自動鉆孔倒角攻絲機包括：五金件全自動鉆孔倒角攻絲機、標準件全自動鉆孔倒角攻絲機、堅固件全自動鉆孔倒角攻絲機、軸承全自動鉆孔倒角攻絲機、挻桿全自動鉆孔倒角攻絲機、活塞全自動鉆孔倒角攻絲機等。

6、自動送料數控伺服儀表車床包括：活塞車端面外園-自動送料數控伺服儀表車床、銷軸車槽-自動送料大嘴巴夾頭數控伺服儀表車床、不銹鋼筒車端面-自動送料數控伺服儀表車床等。

7、舊設備改造：數控車床加裝ubost絎架機械手、數控車床加裝自動送料，臺鉆改裝加自動伺服電機鉆孔、氣缸夾緊，銑床加裝伺服橫向、縱向進給及升降伺服電機及滾珠絲桿及數控系統，普通車床改裝數控車床等。

8、各類自動送料機包括：銷軸、螺栓全自動送料機，園棒、園鋼全自動送料機舉升機，各類五金件自動送料振動盤等。

9、分度轉盤：氣動分度轉盤、電動分度回轉盤、數控分度回轉盤、伺服分度回轉盤、手動分度盤等。

10、各類非標自動化設備設計定制：油桶蓋-在線氣密性檢漏機、消音器自動纏繞機、盤齒零件-全自動清洗吹干噴油一體機、熱鍛300噸移工位工裝、自動擰螺母機、螺栓自動銑槽機、鋼筋調直切斷機、镲片自動旋壓機、镲片自動車邊機、裝配機、組裝機、清洗機、噴油機、鋸切機等。

軸承圈－3軸氣動自動鉆孔機是由濟南優博世特（www.yz-taobao.com）機械設計有限公司根據客戶要求自主設計制造的非標自動化設備，優博世特（UBOST）擁有獨立知識產權。

機器配置：

1、冷卻：40W水泵，1臺。

2、動力頭：74型氣動鉆孔動力頭（主軸電機0.75KW，380V；行程80MM），3臺。

3、動力頭平行夾具：www.yz-taobao.com-74，3臺。

4、夾緊方式：氣動（立式內置氣缸卡盤）卡盤250，1臺。

5、主軸轉速：2000可選。

6、數控系統：www.yz-taobao.com-HJ3510單軸控制數控系統，1臺。

7、本機適應鉆孔的工件范圍：直徑：60-280MM，鉆孔數量：3個。鉆孔直徑2-10MM。

8、380V電源；氣源壓力6-8KG。功率：2.5KW。

10、外形尺寸：1200×1000×1100MM，機器重量：500KG。

11、效率：12-15秒/件。

機器原理及說明：

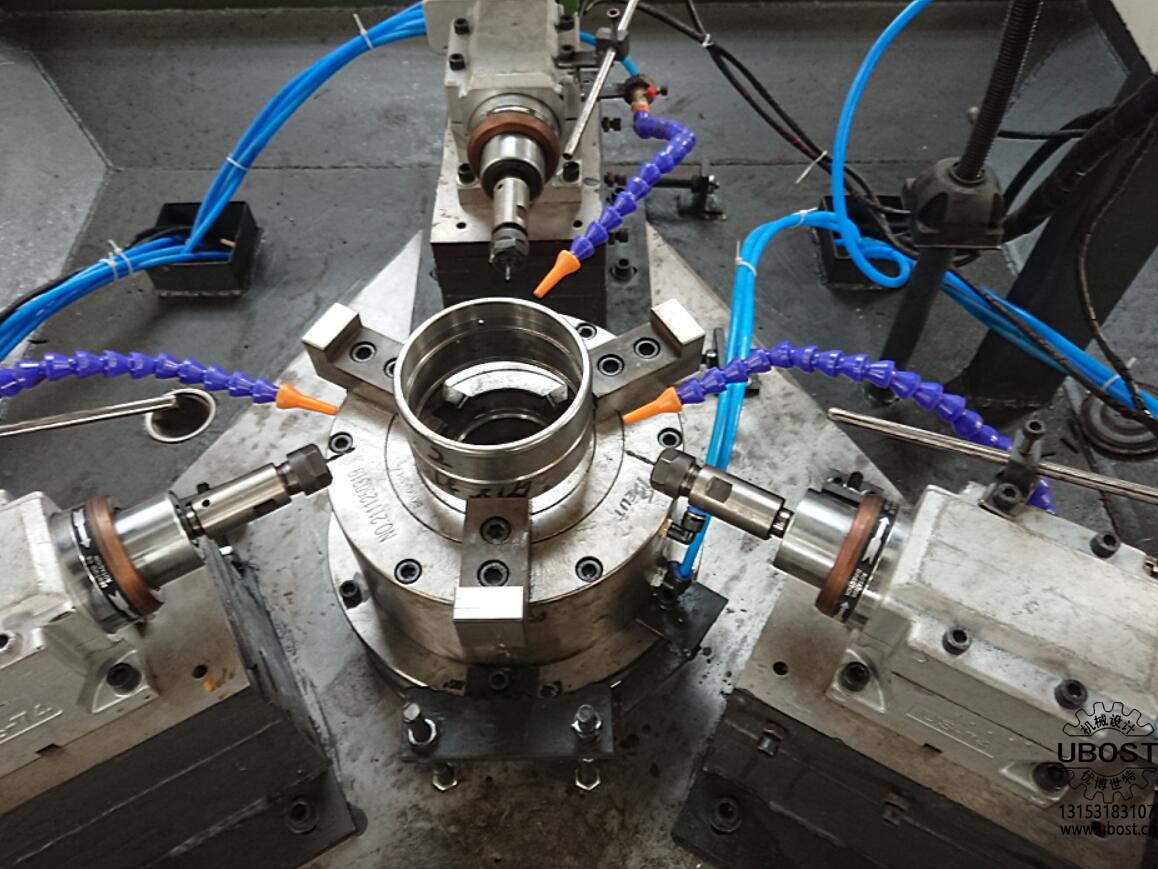

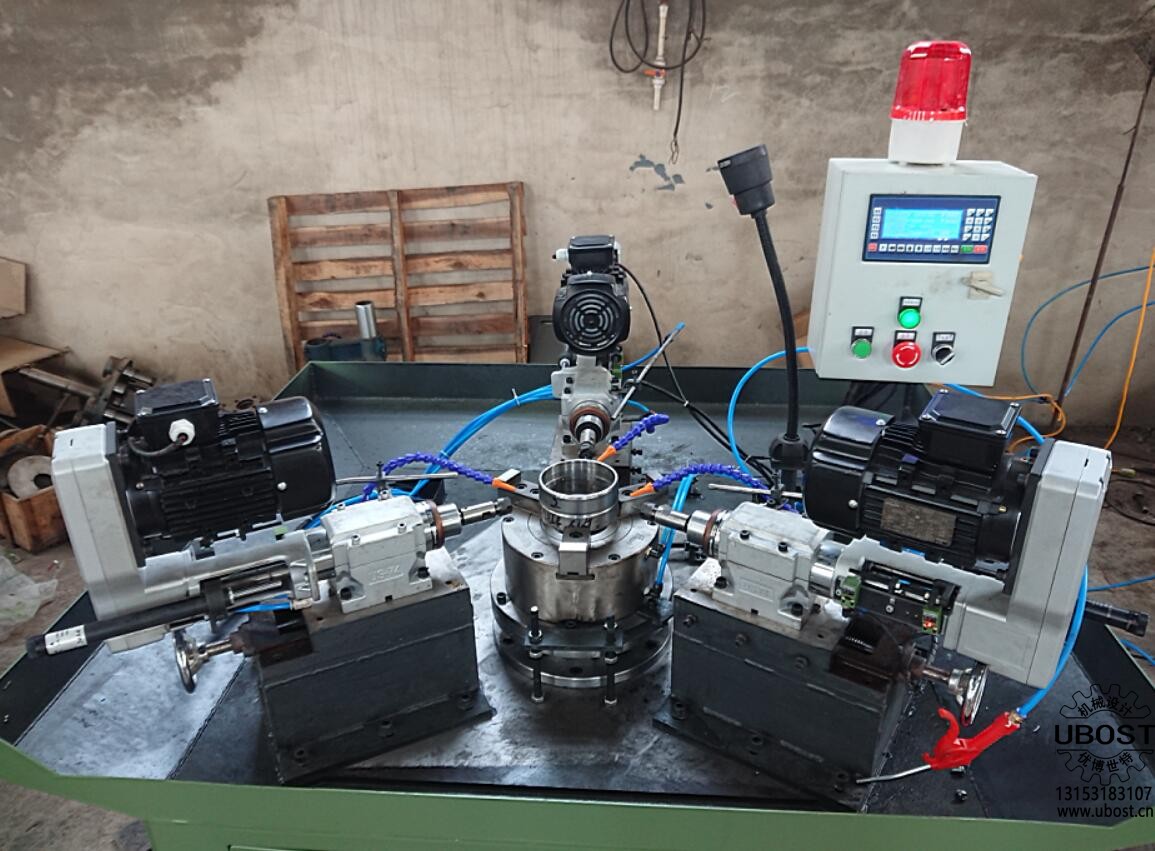

1、本機由3臺74氣動鉆孔動力頭（主軸電機0.75KW），臥式安裝各成等分120角。（進給為 油壓緩沖器調節快慢速進給，行程為80MM。用來鉆等分3個孔。氣動（立式內置氣缸卡盤）卡盤250，下面加裝升降結構。

2、3個動力頭下面加裝橫向滑臺，可手動調節距離行程150MM位置。

3、機臺上安裝一臺氣動（立式內置氣缸卡盤、直徑 250MM）。

4、380/220V 電源；氣源壓力 6-8KG。

5、卡盤處可實現高度調節，調節行程100mm(調整結束具備鎖緊功能)。

6、鉆套配www.yz-taobao.com-ER16的，筒夾直徑3MM各配3只。

7、電源采用三相四線制（三根火線L1、L2、L3，一根零線N）380V/220V，總進線采用四芯電纜2.5平方以上；氣源壓力8KG，總進氣管直徑為8MM。

優點及使用范圍：

1、本機具有結構合理，操作方便安全可靠，不易斷鉆頭等特點；

2、鉆孔效率高。

3、經濟實用，投入成本低；

4、本機適用于在園環類、軸承圈類、管類、園柱類等零件、園柱面上鉆三等分的3個鉆；直徑及高度都可調，屬通用機型。

機器配置：

本機型優點：

1、適用范圍：能鉆環形圈類零件。

2、更換不同工件方便、快捷，操作簡單。
