園棒-倒角鉆孔攻絲機
（型號：www.yz-taobao.com-UZYB-4-74）
濟南優博世特機械設計（www.yz-taobao.com）有限公司位于濟南市章丘區，公司簡稱“優博世特”，英文“UBOST”。成立于2010年1月10日，至今15年。在機械行業中，擁有獨立的設計研發及制造能力。優博世特（UBOST）專業設計定制各種非標自動化設備，包括如下：
1、 銷軸類全自動鉆孔倒角攻絲機包括：銷軸全自動鉆孔倒角攻絲機、直銷全自動鉆孔倒角攻絲機、圓柱銷全自動鉆孔倒角攻絲機、扇形銷全自動鉆孔倒角攻絲機、扁銷全自動鉆孔倒角攻絲機、彈簧銷全自動鉆孔倒角攻絲機、開口銷全自動鉆孔倒角機等。
2、 園鋼類全自動鉆孔倒角攻絲機包括：長桿全自動鉆孔倒角攻絲機、直桿全自動鉆孔倒角攻絲機、園棒全自動鉆孔倒角攻絲機、園鋼全自動鉆孔倒角攻絲機、長軸全自動鉆孔倒角攻絲機等。
3、 緊固件類全自動鉆孔倒角攻絲機包括：六角螺栓頭部全自動鉆孔倒角攻絲機、六角螺栓桿部全自動鉆孔倒角攻絲機、螺栓全自動鉆孔倒角攻絲機、螺母全自動鉆孔倒角攻絲機、空心螺栓全自動鉆孔倒角攻絲機、排油螺栓全自動鉆孔倒角攻絲機、關節螺栓全自動鉆孔倒角攻絲機等。
4、 索具類全自動鉆孔倒角攻絲機包括：卸扣全自動鉆孔倒角攻絲機、花蘭全自動鉆孔倒角攻絲機、索具全自動鉆孔倒角攻絲機等。
5、 五金件類全自動鉆孔倒角攻絲機包括：五金件全自動鉆孔倒角攻絲機、標準件全自動鉆孔倒角攻絲機、堅固件全自動鉆孔倒角攻絲機、軸承全自動鉆孔倒角攻絲機、挻桿全自動鉆孔倒角攻絲機、活塞全自動鉆孔倒角攻絲機等。
6、 自動送料數控伺服儀表車床包括：活塞車端面外園-自動送料數控伺服儀表車床、銷軸車槽-自動送料大嘴巴夾頭數控伺服儀表車床、不銹鋼筒車端面-自動送料數控伺服儀表車床等。
7、 舊設備改造：數控車床加裝自動送料，臺鉆改裝加自動伺服電機鉆孔、氣缸夾緊，銑床加裝伺服橫向、縱向進給及升降伺服電機及滾珠絲桿及數控系統，普通車床改裝數控車床等。
8、 各類自動送料機包括：銷軸、螺栓全自動送料機，園棒、園鋼全自動送料機舉升機，各類五金件自動送料振動盤等。
9、 分度轉盤：氣動分度轉盤、電動分度回轉盤、數控分度回轉盤、伺服分度回轉盤、手動分度盤等。
10、各類非標自動化設備設計定制：裝配機、組裝機、清洗機、噴油機、銑槽機、鋼筋調直切斷機、鋸切機等。

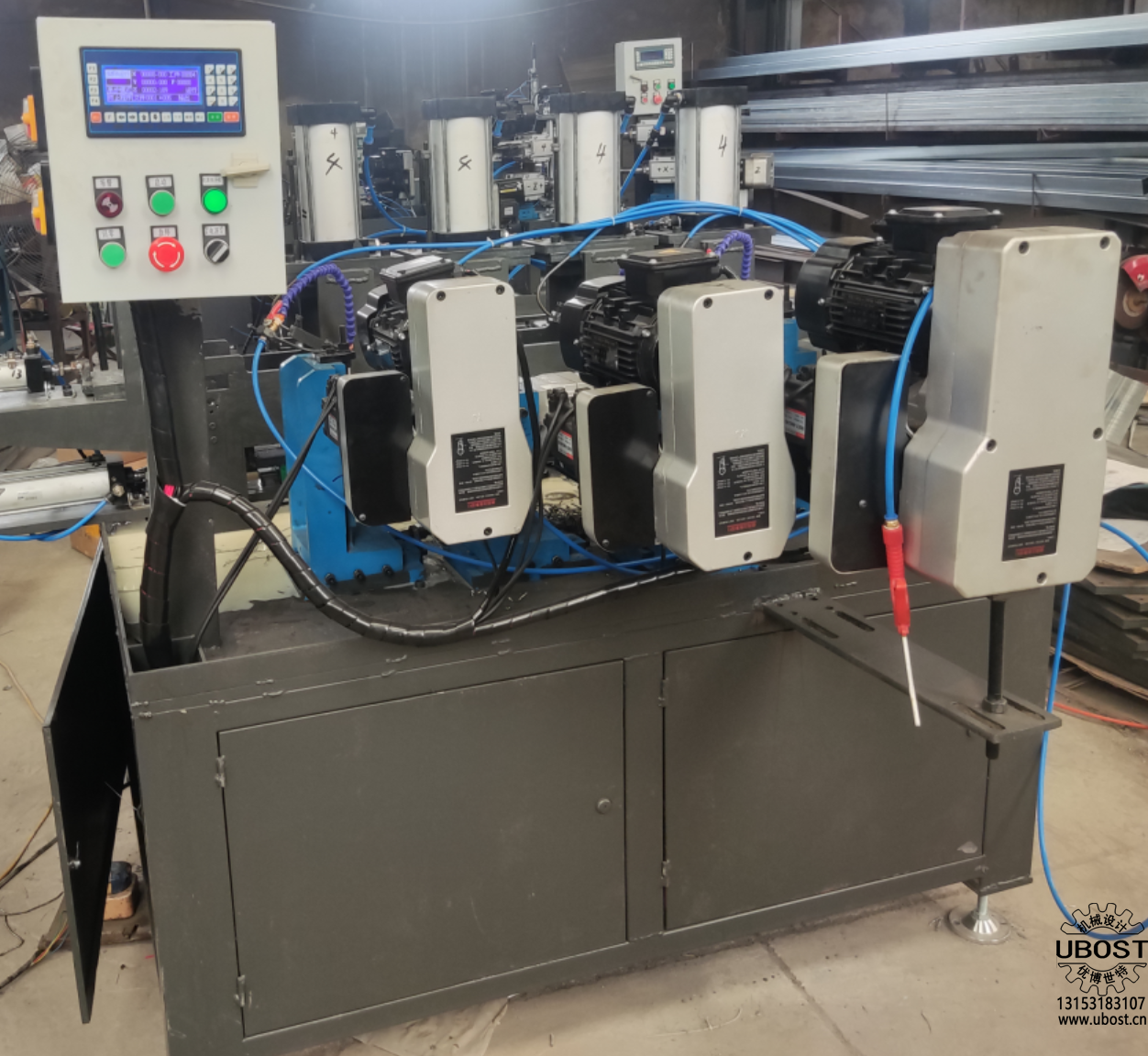

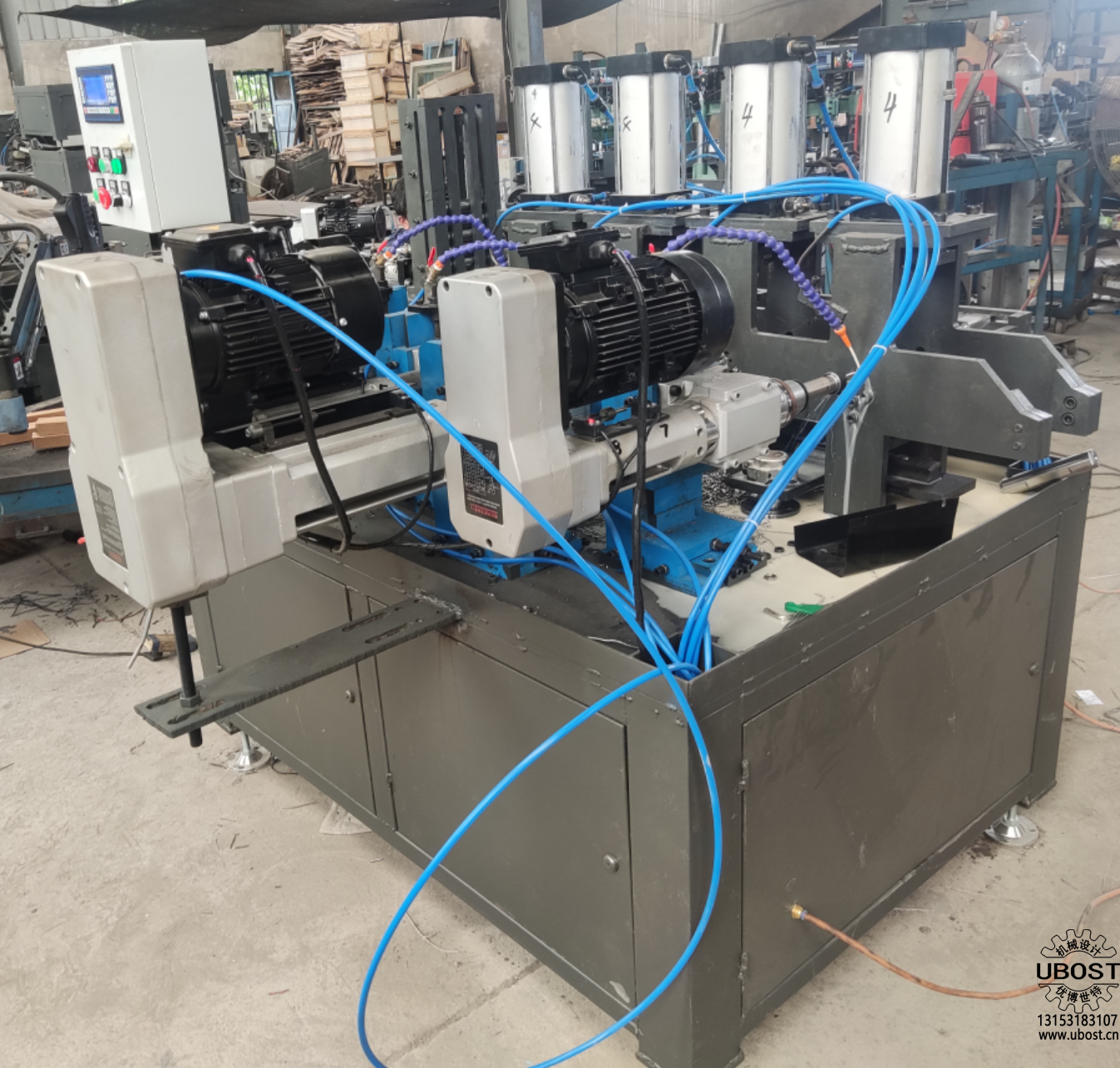

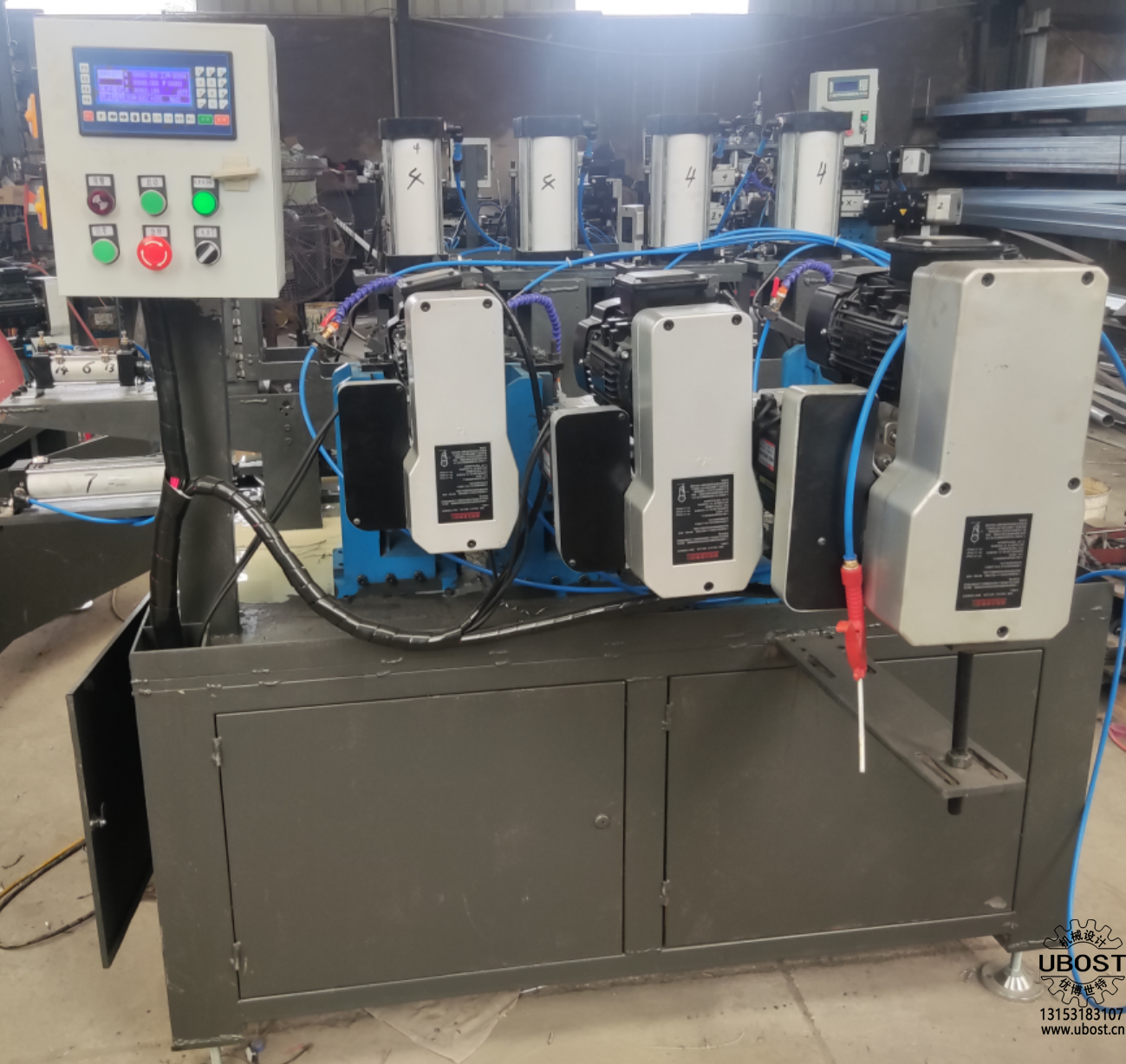

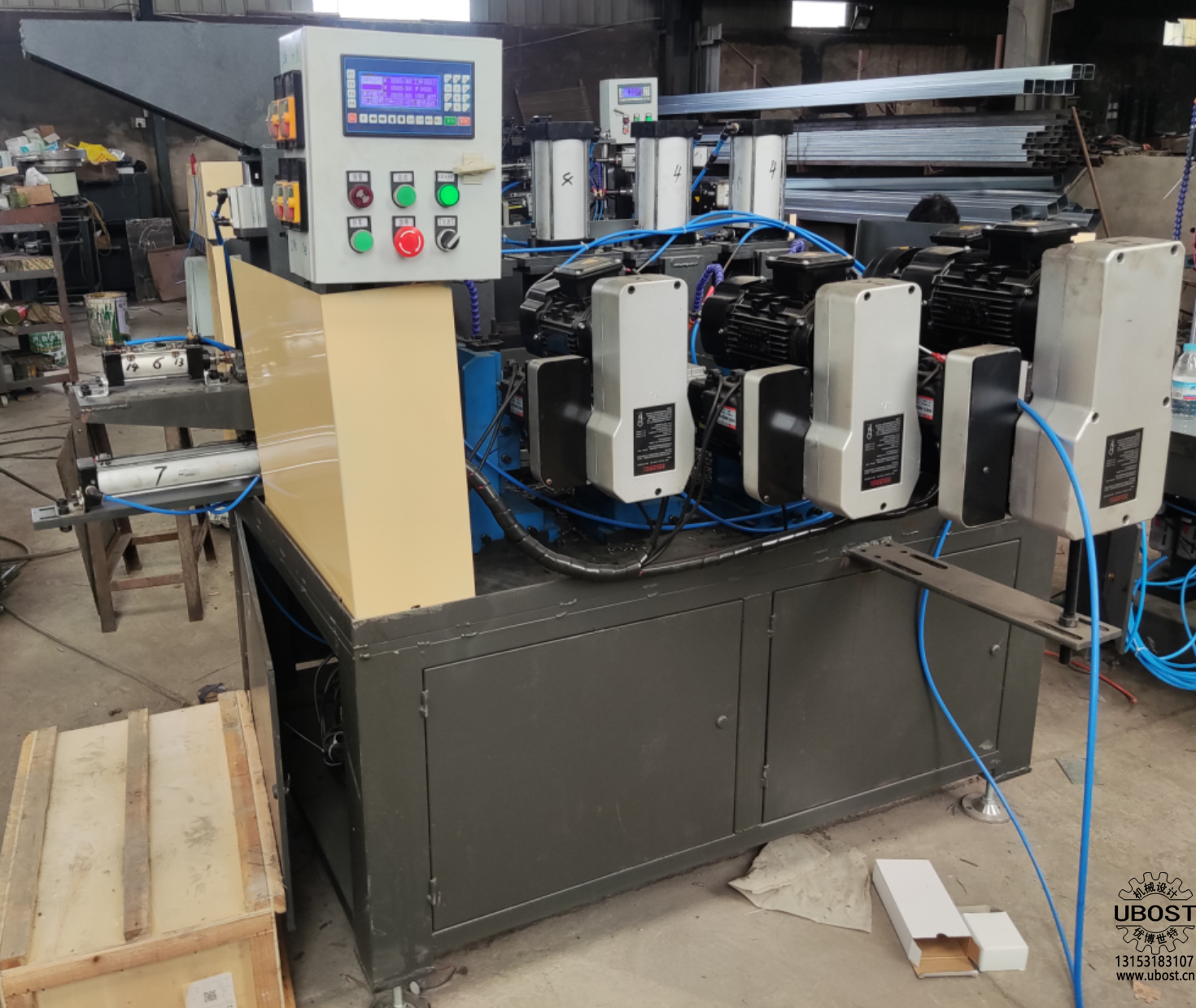

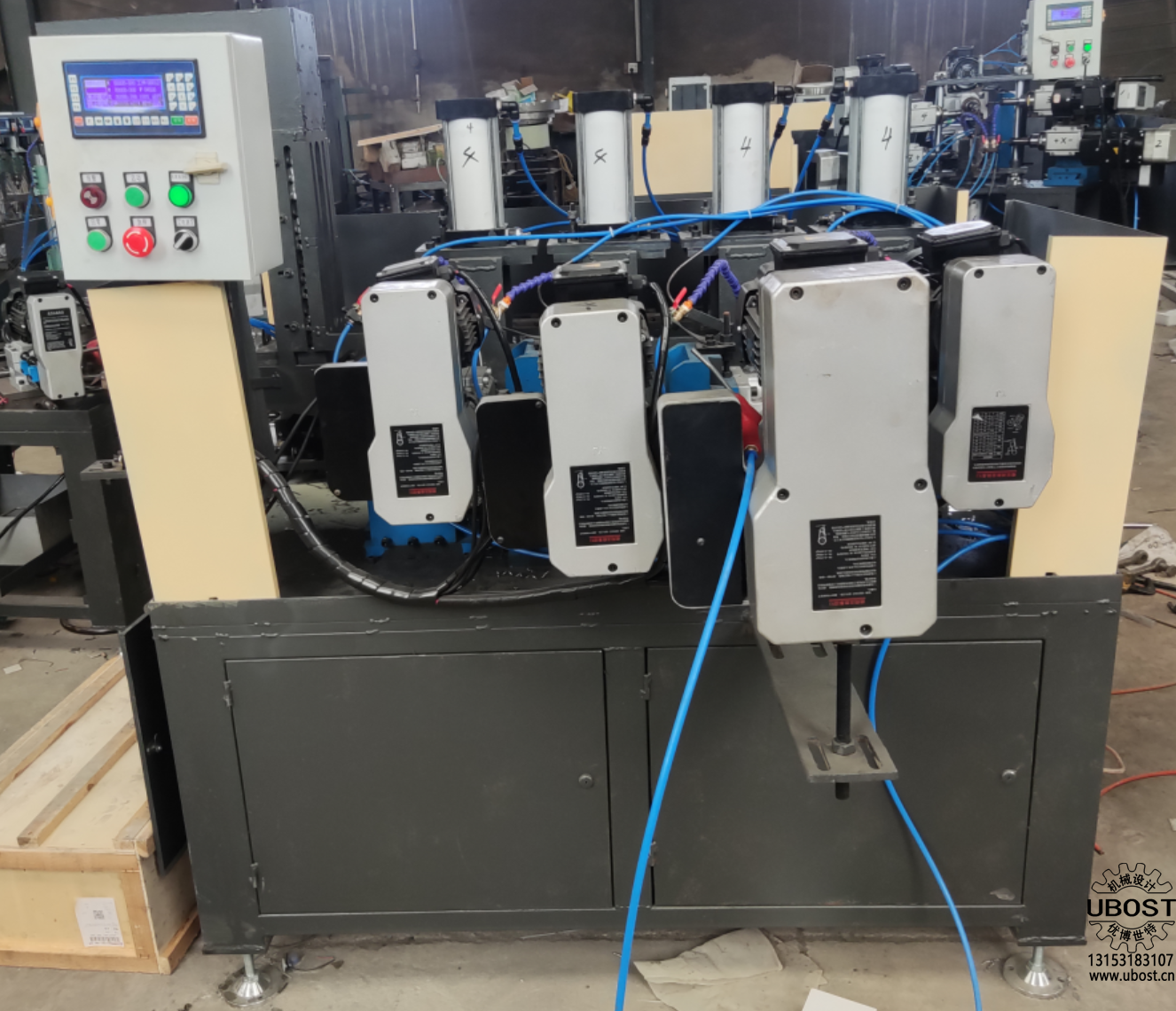

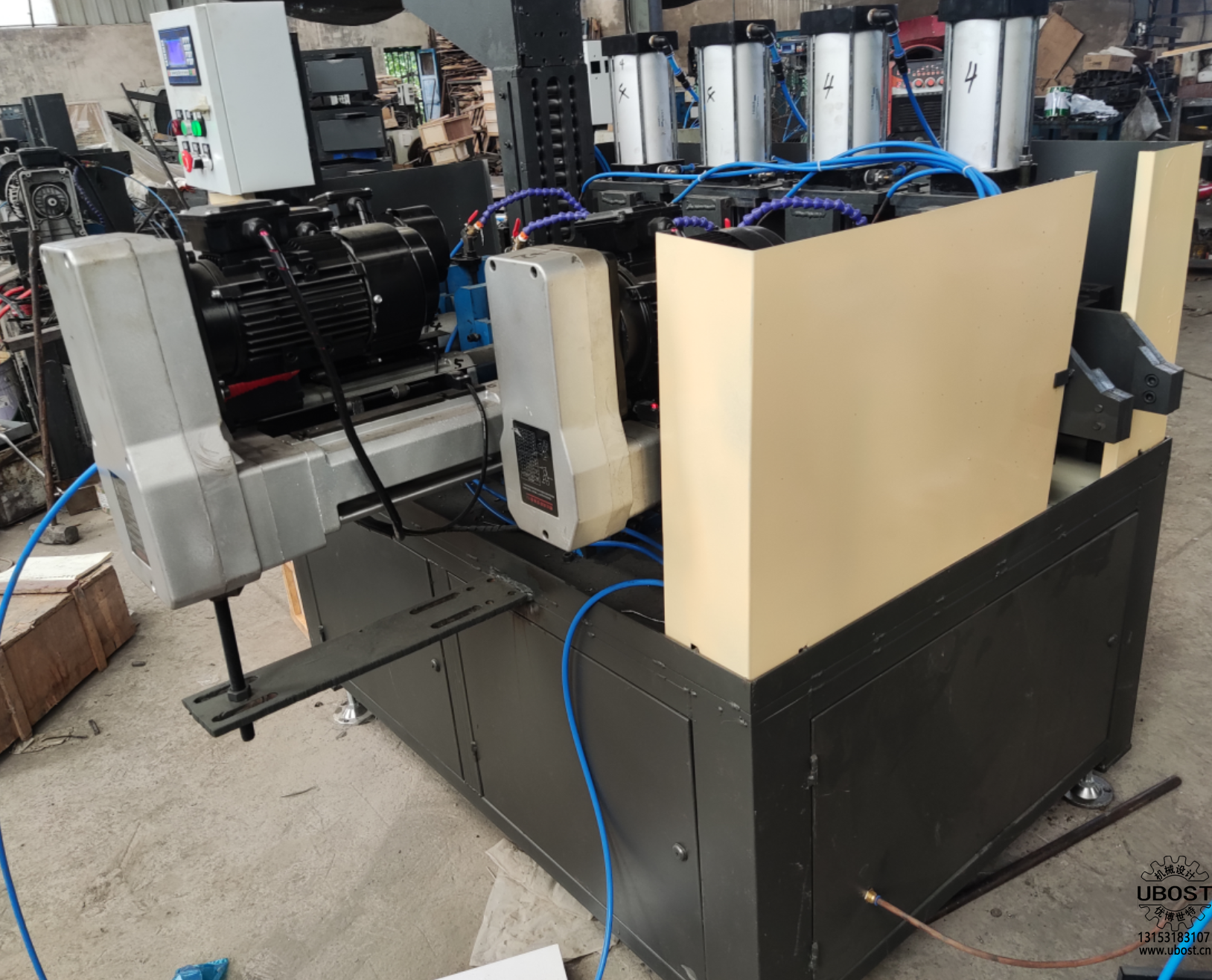

園棒-倒角鉆孔攻絲機是由濟南優博世特（www.yz-taobao.com）機械設計有限公司根據客戶要求自主設計制造的非標自動化設備，優博世特（UBOST）擁有獨立知識產權。
機器配置：
參數 | 配置 | 單位 | 數量 | ||
型號 | UZ4B-S | ||||
機架 | 尺寸（MM）：1400*1000*750 | 臺 | 1 | ||

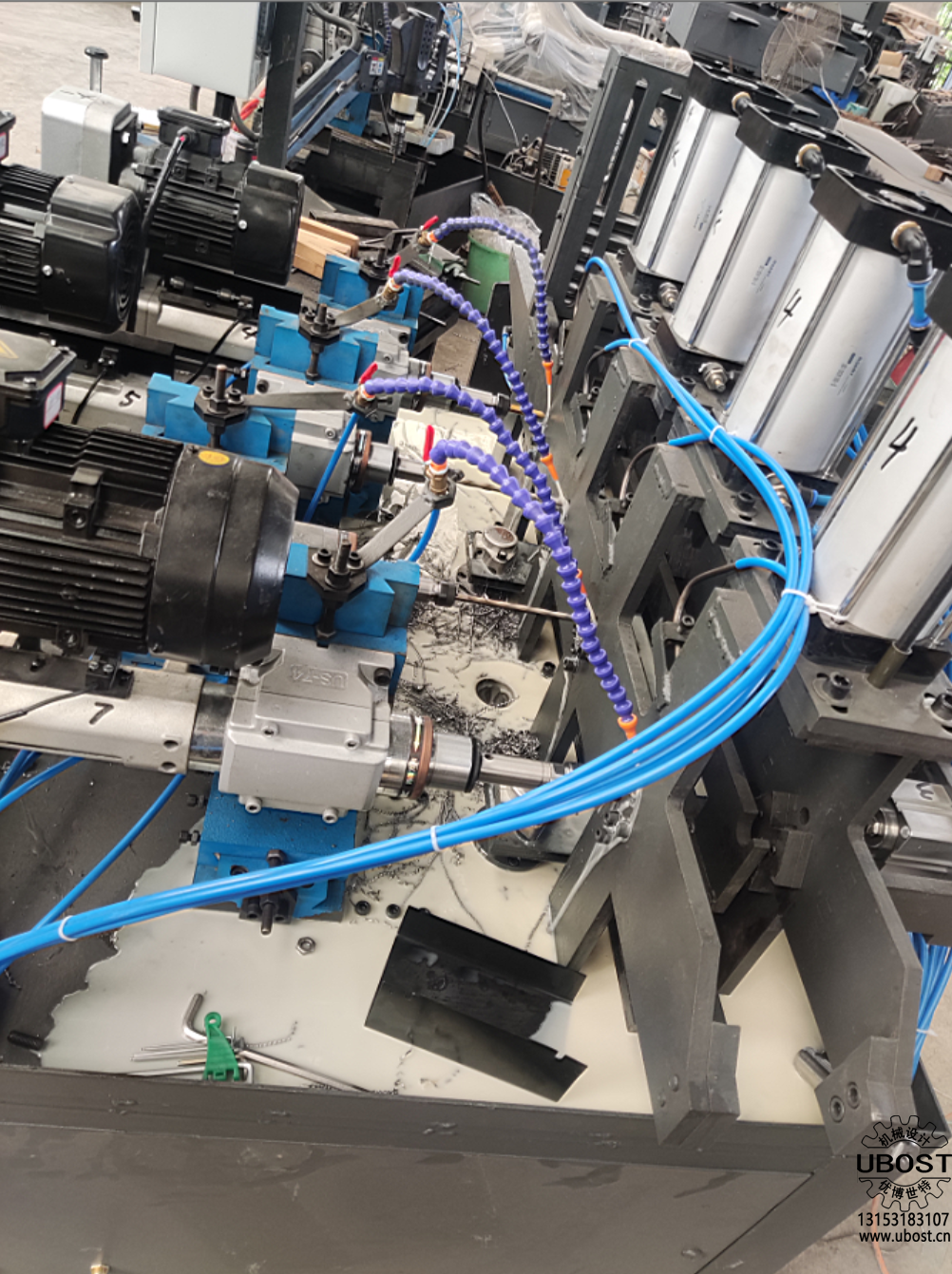

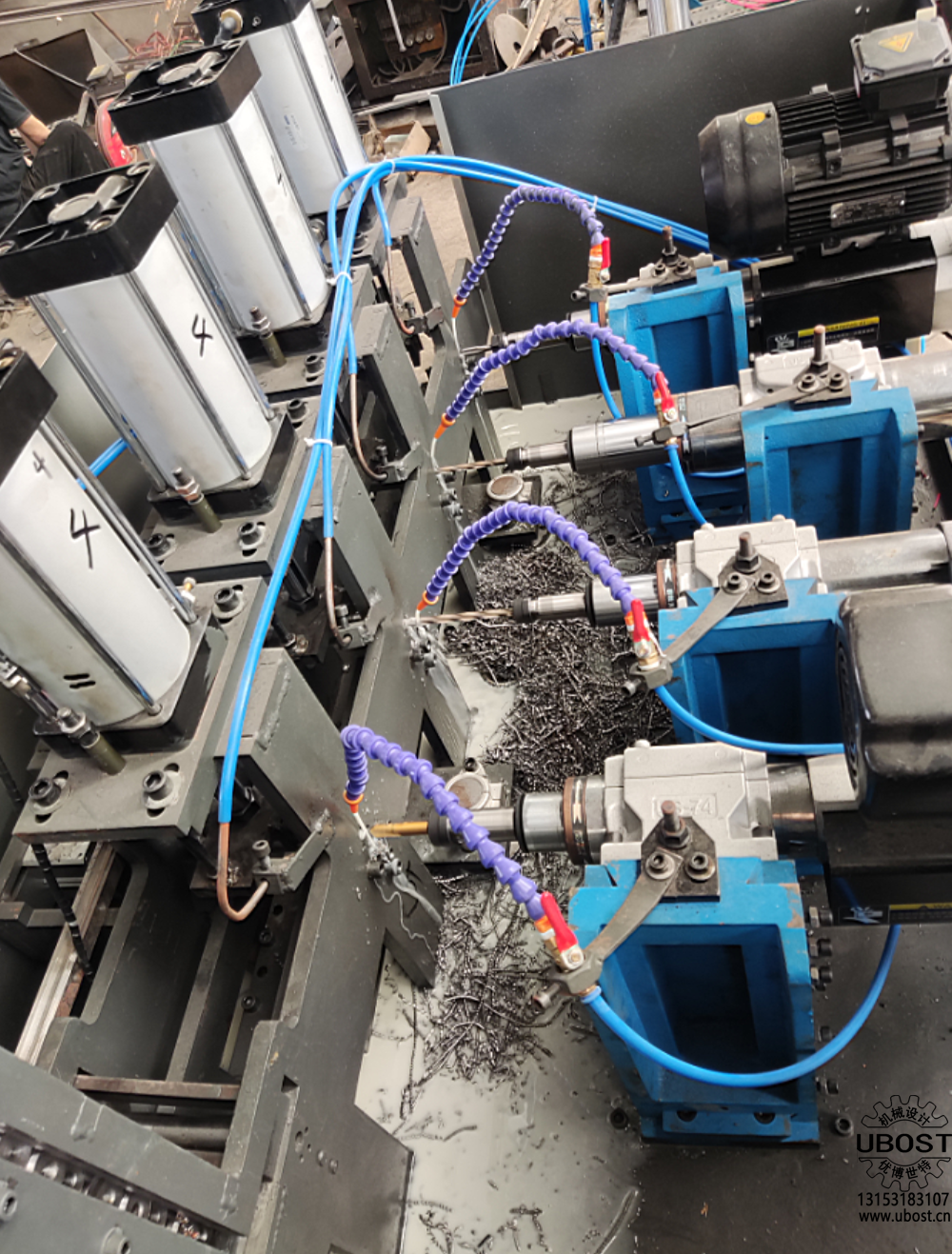

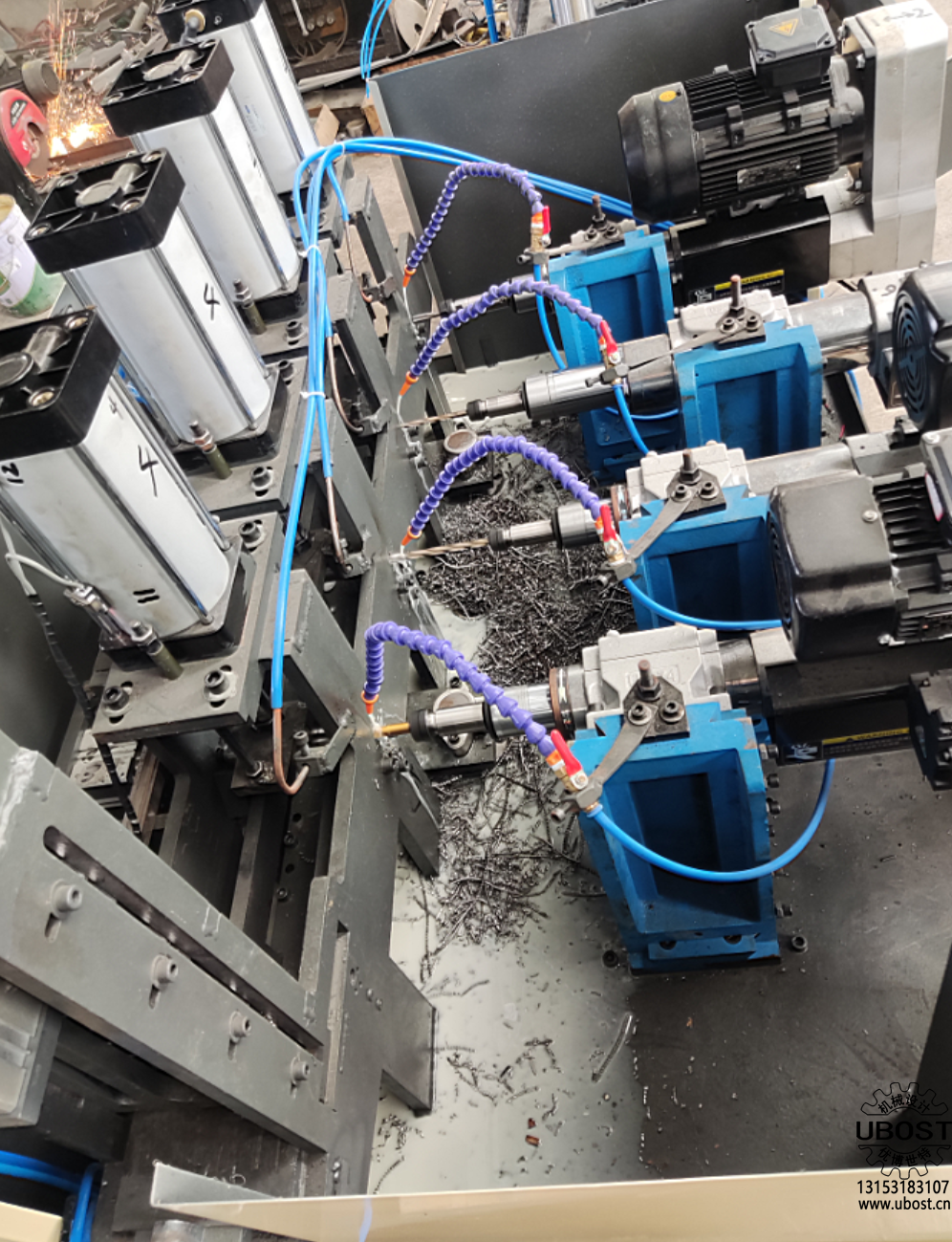

第一軸X (鉆定心窩) | 伺服鉆孔動力頭 | 74型，行程100MM，進給80伺服電機750W，主軸電機0.75KW，主軸轉速800轉/分。 | 臺 | 1 | |
第二軸Y (鉆孔) | 伺服鉆孔動力頭 | 74型，行程150MM，進給80伺服電機750W，主軸電機1.1KW，主軸轉速800轉/分。 | 臺 | 1 | |
第三軸Z (鉆深孔) | 伺服鉆孔動力頭 | 92型，行程200MM，進給80伺服電機750W，主軸電機1.1KW，主軸轉速900轉/分。 | 臺 | 1 | |
第四軸 (攻絲) | 掛輪式攻絲動力頭 | 74型，行程100MM，M10*1攻絲掛輪，主軸電機1.1KW，主軸轉速500轉/分+變頻器。 | 臺 | 1 | |
兩坐標立式滑臺 | 150型 | 臺 | 4 | ||
最大鉆孔直徑 | 12 | ||||
主軸錐度 | JT6 | ||||
V型工位移位及升降氣缸 | SC63*250-S氣缸1只，SC125*75-S氣缸1只 | ||||
壓緊氣缸 | SC100*150-S | 只 | 4 | ||
功率(KW) | 4.5 | ||||
電壓（V） | 380/220，三相四線制 | ||||

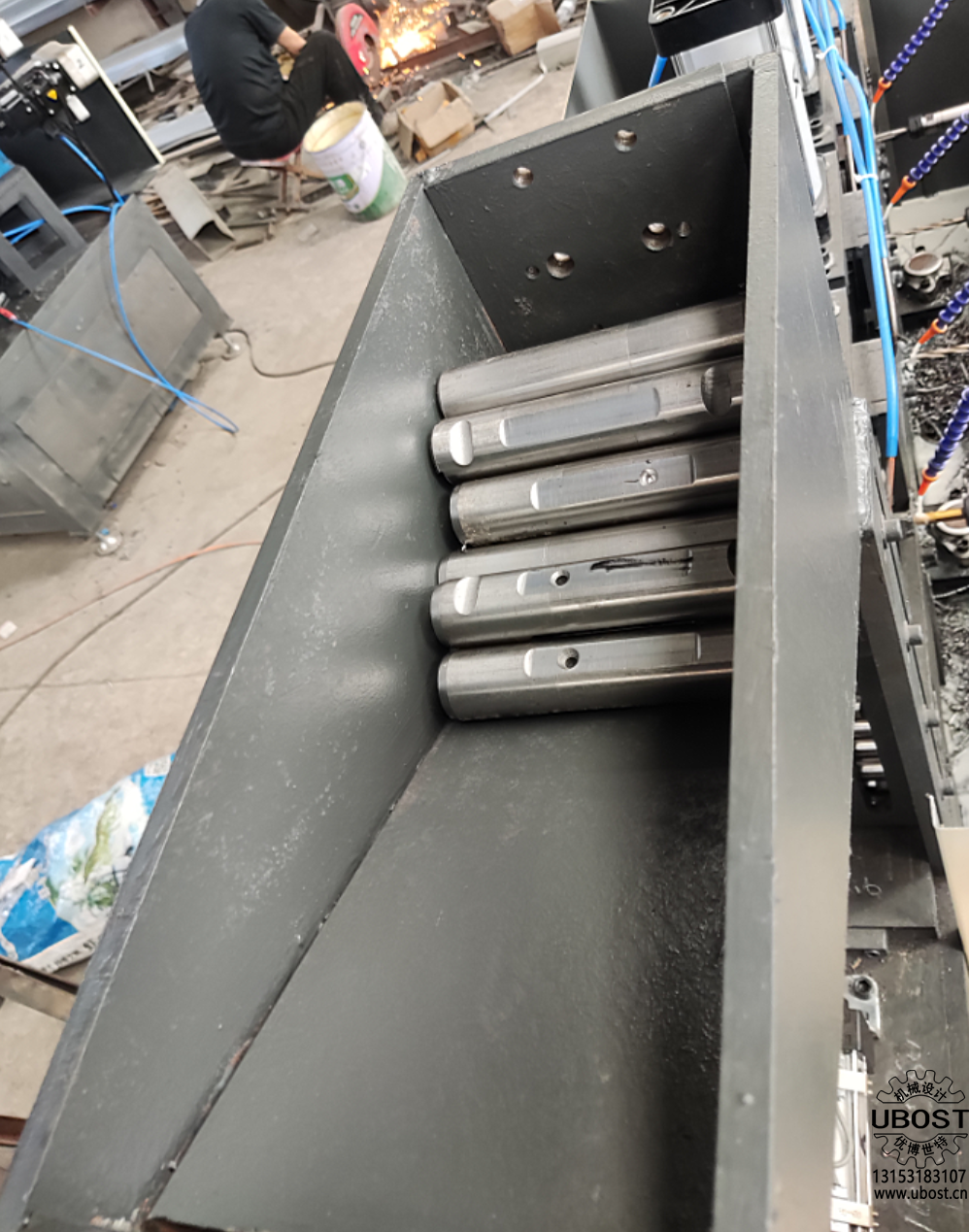

適應園棒范圍 | 長度 | 140-155MM | |||
直徑 | 25-50MM | ||||
機動效率（秒/件） | 以直徑30MM，長度147MM為例，2 -2.5秒/件 | ||||
機重（KG） | 1000 | ||||
外形尺寸（M） | 1.4×1.3×1.5 | ||||
數控系統 | HJ3530三軸數控系統 | ||||
操作方式 | 觸摸按鍵 | ||||
顯示方式 | 液晶屏 | ||||
本機型優點：
1、適用范圍：能鉆環形圈類零件。
2、更換不同工件方便、快捷，操作簡單。
