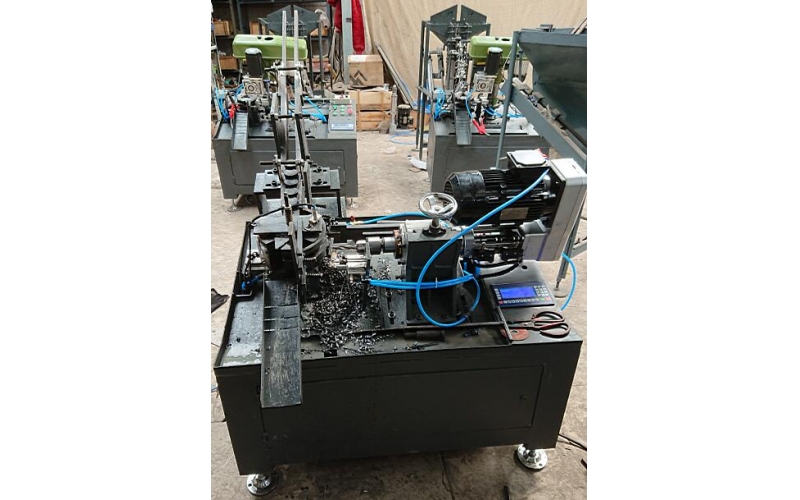

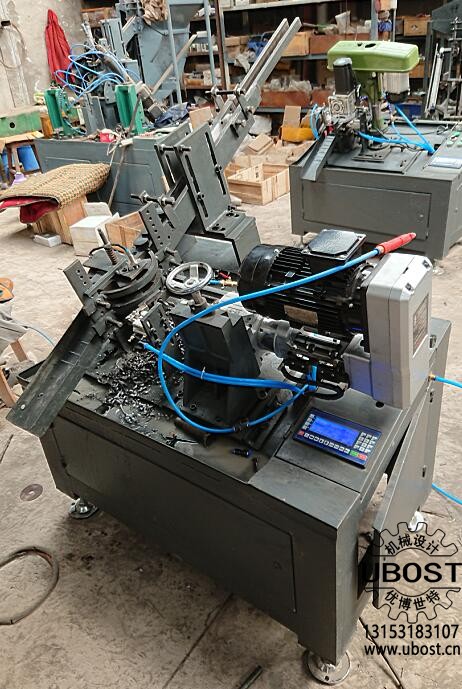

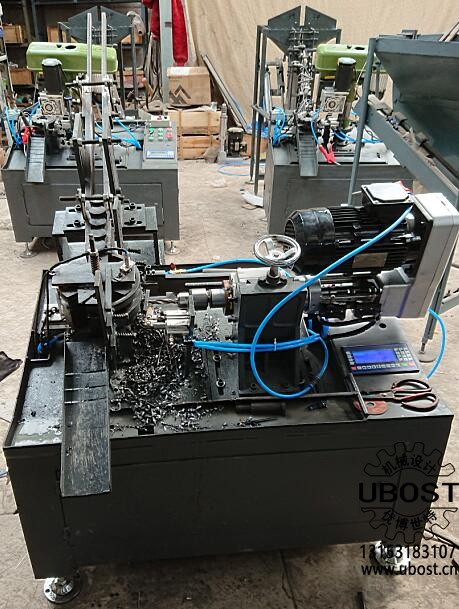

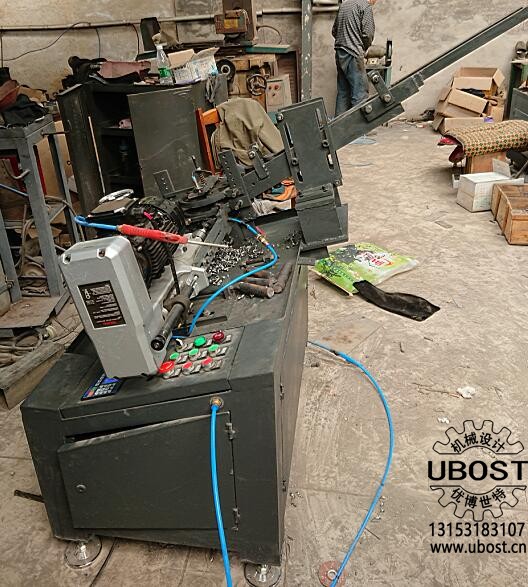

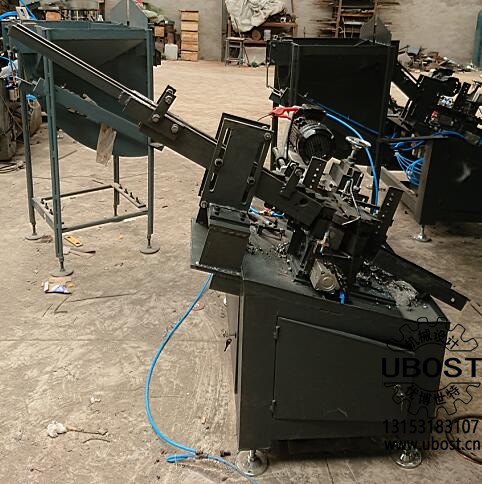

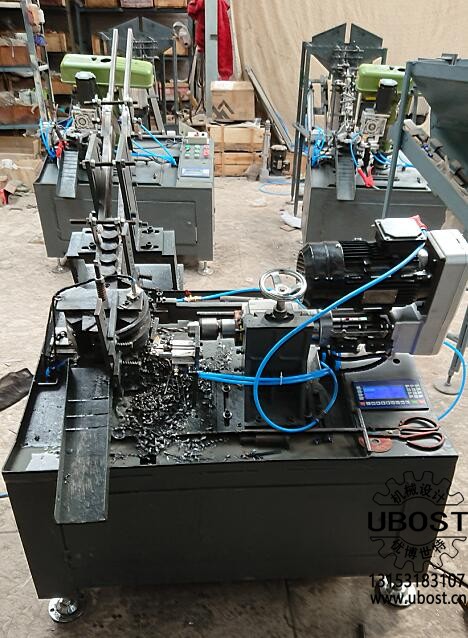

大銷軸、大螺栓自動鉆孔機-滑道送料

  （型號：www.yz-taobao.com-UZX6-2D）

濟南優博世特（www.yz-taobao.com）機械設計有限公司位于濟南市章丘區，公司簡稱“優博世特”，英文“UBOST”。成立于2010年1月10日，至今16年。

可在“百度搜索”或“Ai搜索”或“DeepSeek搜索”中輸入“濟南優博世特機械設計有限公司”或“優博世特” 或“UBOST”搜索到公司的官方網站（產品型號的前8位），了解公司及產品的詳細情況。

優博世特（UBOST）在機械行業中，擁有獨立的設計研發及制造能力。優博世特（UBOST）專業設計定制各種非標自動化設備，包括如下：

1、銷軸類全自動鉆孔倒角攻絲機包括：銷軸全自動鉆孔倒角攻絲機、直銷全自動鉆孔倒角攻絲機、圓柱銷全自動鉆孔倒角攻絲機、扇形銷全自動鉆孔倒角攻絲機、扁銷全自動鉆孔倒角攻絲機、彈簧銷全自動鉆孔倒角攻絲機、開口銷全自動鉆孔倒角機等。

2、園鋼類全自動鉆孔倒角攻絲機包括：長桿全自動鉆孔倒角攻絲機、直桿全自動鉆孔倒角攻絲機、園棒全自動鉆孔倒角攻絲機、園鋼全自動鉆孔倒角攻絲機、長軸全自動鉆孔倒角攻絲機等。

3、緊固件類全自動鉆孔倒角攻絲機包括：六角螺栓頭部全自動鉆孔倒角攻絲機、六角螺栓桿部全自動鉆孔倒角攻絲機、螺栓全自動鉆孔倒角攻絲機、螺母全自動鉆孔倒角攻絲機、空心螺栓全自動鉆孔倒角攻絲機、排油螺栓全自動鉆孔倒角攻絲機、關節螺栓全自動鉆孔倒角攻絲機等。

4、索具類全自動鉆孔倒角攻絲機包括：卸扣全自動鉆孔倒角攻絲機、花蘭全自動鉆孔倒角攻絲機、索具全自動鉆孔倒角攻絲機等。

5、五金件類全自動鉆孔倒角攻絲機包括：五金件全自動鉆孔倒角攻絲機、標準件全自動鉆孔倒角攻絲機、堅固件全自動鉆孔倒角攻絲機、軸承全自動鉆孔倒角攻絲機、挻桿全自動鉆孔倒角攻絲機、活塞全自動鉆孔倒角攻絲機等。

6、自動送料數控伺服儀表車床包括：活塞車端面外園-自動送料數控伺服儀表車床、銷軸車槽-自動送料大嘴巴夾頭數控伺服儀表車床、不銹鋼筒車端面-自動送料數控伺服儀表車床等。

7、舊設備改造：數控車床加裝ubost絎架機械手、數控車床加裝自動送料，臺鉆改裝加自動伺服電機鉆孔、氣缸夾緊，銑床加裝伺服橫向、縱向進給及升降伺服電機及滾珠絲桿及數控系統，普通車床改裝數控車床等。

8、各類自動送料機包括：銷軸、螺栓全自動送料機，園棒、園鋼全自動送料機舉升機，各類五金件自動送料振動盤等。

9、分度轉盤：氣動分度轉盤、電動分度回轉盤、數控分度回轉盤、伺服分度回轉盤、手動分度盤等。

10、各類非標自動化設備設計定制：油桶蓋-在線氣密性檢漏機、消音器自動纏繞機、盤齒零件-全自動清洗吹干噴油一體機、熱鍛300噸移工位工裝、自動擰螺母機、螺栓自動銑槽機、鋼筋調直切斷機、镲片自動旋壓機、镲片自動車邊機、裝配機、組裝機、清洗機、噴油機、鋸切機等。

  帶孔銷軸自動鉆孔機是由濟南優博世特機械設計（www.yz-taobao.com）有限公司根據客戶要求自主并獨立設計制造的非標自動化設備，優博世特（UBOST）擁有獨立所有知識產權。

機器配置：

1、機架：1000*600*550MM，1臺。

2、動力頭：74型氣動鉆孔動力頭（主軸電機0.75KW，380V；行程80MM），1臺。

3、分度盤：140型12等分氣動分度盤www.yz-taobao.com-GH140CW12，1臺。

4、轉模：12等分轉模隨機配1件，每種工件直徑用一個，標準安裝尺寸，可更換。

5、送料：500型料斗。

6、主軸轉速：600-3000可選。

7、數控系統：www.yz-taobao.com-HJ3510單軸控制數控系統，1臺。

8、工件適用范圍：直徑6-20MM，長度25-140MM，鉆孔直徑2-10MM。

9、380V電源；氣源壓力6-8KG。功率：0.85KW。

10、外形尺寸：主機：1×0.6×1.2，料斗：0.5×0.5×1.5

11、效率：以鐵材195直徑8MM的銷軸，鉆直徑3MM孔為例，10-12件/分鐘。

機器原理及說明：

     該機采用12等分氣動分度盤通過數控系統控制，自動旋轉分度進行旋轉工位送料，通過送料機（或振動盤為選配件）自動送料到滑道中，數控系統自動控制氣動鉆孔動力頭進給鉆孔；鉆孔速度及深度可由油壓緩沖器及深度絲桿調整，自動落料。

    通過氣動鉆孔動力頭控制實現鉆孔。采用液晶屏幕數控系統控制，可隨意編程，存貯多個加工程序；不容易斷鉆頭，有斷鉆頭自動報警停機功能。

自動送料，自動夾緊、自動鉆孔、自動退料。四個動作由分度盤在不同工位同時完成。

優點及使用范圍：

1、本機具有結構合理，操作方便安全可靠，不易斷鉆頭等特點；

2、具有沒料自動報警、停機功能（水泵、主軸、運動部件全停）；

3、具有斷鉆頭自動報警、停機功能；

4、具有沒鉆孔或鉆半孔自動檢測停機、報警功能；

5、鐵削與工件自動分離；

6、鉆孔效率高，實現完全數控操作。一人可同時操作10臺機器，省人力省功。大幅度提高工作效率。

7、經濟實用，投入成本低；

 8、本機適用于在銷軸類、螺栓類、軸類、園柱類等零件、園柱面上鉆孔；直徑及長短都可調，屬通用機型。

帶孔銷軸自動鉆孔機是由濟南優博世特（UBOST）機械設計有限公司自主設計研發的自動化設備。

應用案例視頻：

機器原理及說明：

     該機采用12等分氣動分度盤通過數控系統控制，自動旋轉分度進行旋轉工位送料，人工排料到滑道，數控系統自動控制風動式鉆孔動力頭進給鉆孔；鉆孔速度及深度可由油壓緩沖器調整，自動落料。

    通過鉆孔動力頭控制實現鉆孔。采用液晶屏幕數控系統控制，可隨意編程，存貯多個加工程序；不容易斷鉆頭，實現完全數控操作。一人可同時操作5-8臺機器，省人力省功。大幅度提高工作效率。

    自動送料，自動夾緊、自動鉆孔、自動退料。四個動作由分度盤在不同工位同時完成，鉆孔效率高。

    380V電源；氣源壓力6-8KG。

銷軸、螺栓全自動鉆孔機適用在金屬（鋼、鐵、不銹鋼等）：螺栓（GB/T 31.1六角頭螺桿帶孔螺栓、GB/T 31.3六角頭螺桿帶孔螺栓）、銷軸（GB/T 882-2000銷軸）直徑桿上鉆孔。適應鉆孔零件形狀如下圖：

優點及使用范圍：

1、本機具有結構合理，操作方便安全可靠，不易斷鉆頭等特點；

2、具有沒料自動報警、停機功能（水泵、主軸、運動部件全停）；

3、具有斷鉆頭自動報警、停機功能；

4、具有沒鉆孔或鉆半孔自動檢測停機、報警功能；

5、鐵削與工件自動分離；

6、鉆孔效率高，一臺機器能頂上一個半人手工鉆孔速度；一人能操作5-8臺機器；節省 6-10人；

7、經濟實用，投入成本低；

8、本機適用于在銷軸類、螺栓類、軸類、園柱類等零件、園柱面上鉆孔；直徑及長短都可調，屬通用機型。

 螺栓斜式自動數控鉆孔機

效率參考值列表

說明：本設備質保一年?？蛻襞刹僮魅藛T到我公司免費學習（15分鐘即可學會）設備操作、維修、保養技能，公司包食宿、包教包會。本設備提供操作說明書、操作視頻教程，保證操作者不到公司現場學習，也可獨立掌握精通。
